耐用、可靠、重载 | 高转速、高生产率 |
优秀扭矩体积比 | 相对低振动 | 爪式机构 |
可选环保套件 | 人机工程设计 | 实用和精美结合 | 丰富的规格 | 最高的品质 | CE安全认证 |

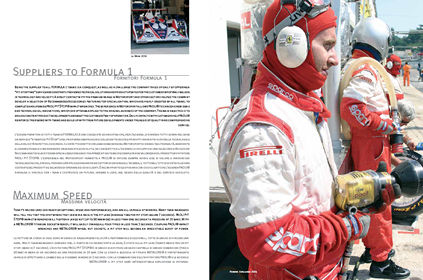

这些意大利气动冲击扳手使用在需极高要求的场合--F1(一级方程式赛车),包括所有的FORMULA
1,GP2,FORMULA RENAULT WORLD SERIES,DTM,V8-SUPERCAR,FORMULA NIPPON,IRL,OWRS(Formula

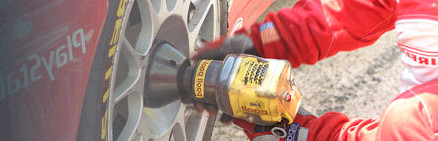

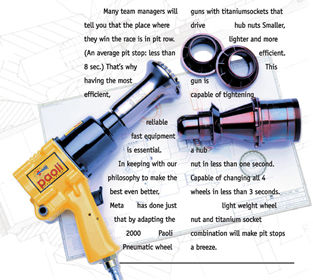

CART)车队和其它职业赛车的很多车队,并且获得各客户的最高满意评价和赞誉。PAOLI的PITSTOP轮胎风枪(PAOLI wheel gun)的独特特征是高性能:装配极快,高可靠性,优异的扭力体积比。(说明:对于F1比赛,PITSTOP是指赛车过程中的停站,对赛车成绩影响很大)。轮胎风枪于1975年已经随同意大利的顶级赛车队进入赛车运动(MOTORSPORT),一直至今。
气动冲击扳手不仅用于赛车,还用于汽车、卡车、火车、轿车装配厂、修理厂、轮胎店,大型造船厂,发电厂,铁路、公路、桥梁修建和维护,矿井、油井维护,工程机械、重型机械装配、修理等工业场合。重载冲击扳手是欧洲生产的最大扭矩规格的气动冲击扳手。
过去,气动冲击扳手主要在欧洲市场销售,今天,进入了中国市场,也将与中国客户共享冲击紧固的激情!
更高可靠性、更大扭矩、更轻、更快、更环保!轻松满足高质量螺纹拧紧作业。
主要特征:
◎耐用性、可靠性:绝大部分型号基于重载级别的应用要求设计、制造:内置优质气动马达(旋转动力部件),基本确保高可靠性、长久耐用性;传动机构零部件由特殊金属精密加工制造,并经过提高强度和硬度的特殊热处理,精密装配,严格测试和质量控制;合理的传动机构能均衡、安全地传递高负荷(扭力),并经过不断的设计改良和实际使用检验,可以满足高强度拧紧装配作业要求,并且保持很长使用寿命,只需很少维护;只采用欧洲或日本的顶级高精密轴承--多倍于普通轴承的使用寿命...... ◎冲击机构:PAOLI的爪式机构--有效削减不稳定的(尖锐的)扭力峰值,使输出扭力更平滑,有效降低振动(对硬连接更合适);PAOLI的针离合机构--比爪式机构更进一步降低振动(对硬连接更合适);双锤冲击机构--普通的扭矩机构(对软连接更合适)。
◎输出扭矩:最高扭矩26370Nm,是在欧洲生产的扭矩范围最全面的气动冲击扳手。
◎扭矩调节:可以通过调压阀调节输入气压(或调节流量阀),从而控制紧固扭力;若配合专用的扭矩控制组件使用,输出扭矩精度可以达到+/-5%。 ◎方头:3/8"
- 2_1/2" 或1/4"内六角快换夹头。 ◎紧固能力:螺栓、螺母 M5
至 M110。 ◎旋转方向:双方向,左旋或右旋;非常有特色的换向机构能快速、方便地切换转向。
◎手柄型式:枪柄,后握把,双枪柄,辅助手柄;手把经过人机工程优化设计的,有效降低操作人员的作业疲劳度;选用含爪式机构或针离合机构的产品能更有效地降低振动。
◎排气方式:后面排气(可以连接特殊消声器)、侧面排气(一般产品)、前后同时排气(输出更大扭力)。 ◎噪音、震动、油雾散发等参数完全符合CE(欧盟)、ISO标准,ECOLOGICAL系列产品(后面排气)可以配置加强功能的消声器和油雾回收装置,符合意大利更严格的噪音、环保标准。 ◎丰富的产品规格(扭力/冲击机构/排气方式/消声附件/配用筒夹/辅助作业小车)能最大限度地满足各种冲击紧固需求。 ◎精密铸造并经碳黑表面处理的金属外壳(轻载产品除外),非常有效地保护工具,并且令工具经久常新,美观大方;能令专业人员对PAOLI工具爱不释手--PAOLI集成了当今机械设计和制造最高水平、最高品质的诸多因素。

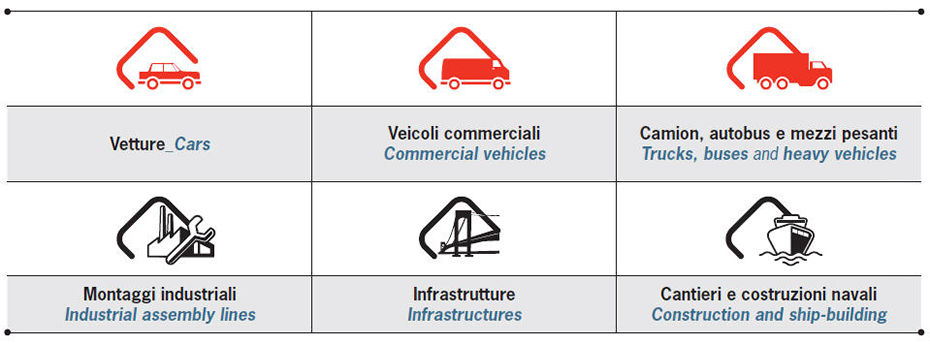

应用行业: 赛车运动,汽车(小轿车、商用、轻型车辆、大客车、卡车、重型汽车)和火车装配和维修,轮胎更换,工业装配生产线,机器、工程机械装配和维修,桥梁、公路、铁路等基础设施修建,建筑、舰船、矿井、发电厂修建......
更多资料:
产品样本(PDF电子版)
中文简介(PDF)| 说明书(PDF,欧洲多国语言) | 产品相册| 可选配件(动力套筒、扭矩套筒、扭矩控制组件、辅助作业小车) |
提示: 可选购各种辅助配件:动力套筒/扭矩套筒/转换杆/转接头/万向头/特殊套筒/加长套筒/气源胶管/气管接头/快速接头/三联件/控扭套件/加长轴/特殊消声器/流量控制阀/润滑油等。

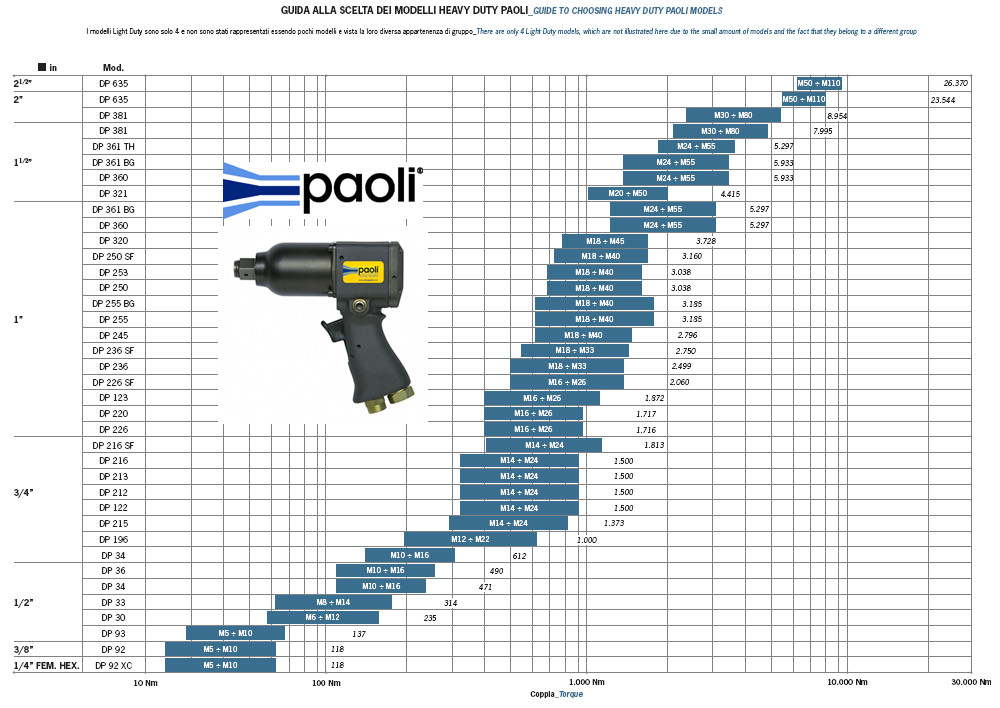

选型帮助:
螺栓螺母紧固扭力值DIN标准。
|
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级

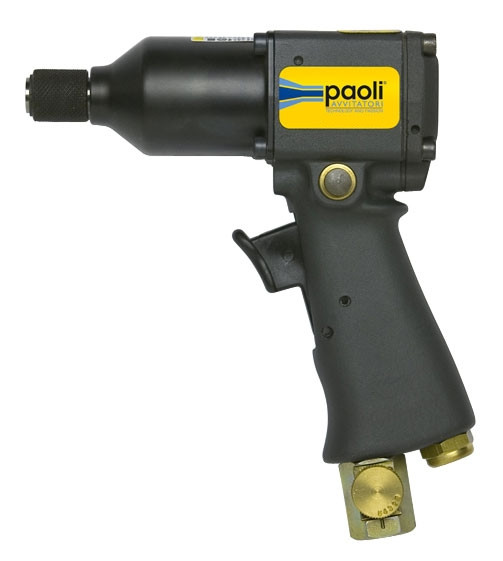

内六角夹头 1/4" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
|
枪柄 | 双爪 | M5-M10 | 118 | 26-64 | 7200 | 1200 | 150 | 25 | 1/4"Gas | 8 | 1.4 | | |
排气方式:后端排气,可以连接特殊消声器 | 标准工作气压:
6.3Bar | 冲击机构润滑: 油脂 主要应用:工业装配生产线、机器装配和维修 |
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级
方头 3/8" |
|
Code 编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
| 枪柄 | 双爪 | M5-M10 | 118 | 26-64 | 7200 | 1200 | 130 | 25 | 1/4"Gas | 8 | 1.4 | | |
排气方式:后端排气,可以连接特殊消声器 | 标准工作气压:
6.3Bar | 冲击机构润滑: 油脂 主要应用:工业装配生产线、机器装配和维修 |
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级
方头 1/2" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
枪柄 | 双锤 | M8-M14 | 314 | 64-177 | 5800 | 1100 | 158 | 31 | 1/4"Gas | 8 | 2.45 | 72mm | |
|
枪柄 | 双爪 | M10-M16 | 580 | 40-475 | 5600 | 1100 | 165 | 31 | 3/8"Gas | 8 | 2.8 | 76mm | |
|
枪柄 | 双锤 | M10-M16 | 750 | 49-611 | 5600 | 1100 | 159 | 31 | 1/4"Gas | 8 | 2.3 | 72mm | |
排气方式:后端排气,可以连接特殊消声器 | 标准工作气压:
6.3Bar | 冲击机构润滑: 油脂 主要应用:工业装配生产线、机器装配和维修(DP93/DP30/DP33/DP34/DP36),小轿车装配(DP33/DP34/DP36),桥梁、公路、铁路等基础设施修建(DP36) |
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级
方头 3/4" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
枪柄 | 双爪 | M10-M16 | 790 | 55-615 | 5600 | 1100 | 165 | 31 | 3/8"Gas | 8 | 2.8 | 76mm | |
|
枪柄 | 三爪 | M12-M18 | 785 | 176-540 | 5600 | 900 | 163 | 42 | 3/8"Gas | 13 | 4.25 | 89mm | |
|
枪柄 | 三爪 | M12-M22 | 1000 | 196-638 | 4800 | 900 | 192 | 42 | 3/8"Gas | 13 | 4.9 | 89mm | |
|
枪柄 | 双锤 | M14-M24 | 1500 | 320-907 | 4800 | 830 | 186 | 47 | 1/2"Gas | 13 | 5.63 | 120mm | |
|
枪柄 | 双锤 | M14-M24 | 1500 | 320-907 | 4800 | 830 | 189 | 47 | 1/2"Gas | 13 | 5.68 | 120mm | |
|
枪柄 | 三爪 | M14-M24 | 1500 | 320-907 | 4800 | 900 | 203 | 47 | 1/2"Gas | 13 | 6.2 | 145mm | |
|
枪柄 | 三爪 | M14-M24 | 1813 | 402-1118 | 4800 | 900 | 203 | 47 | 1/2"Gas | 13 | 6.2 | 145mm | |
|
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级

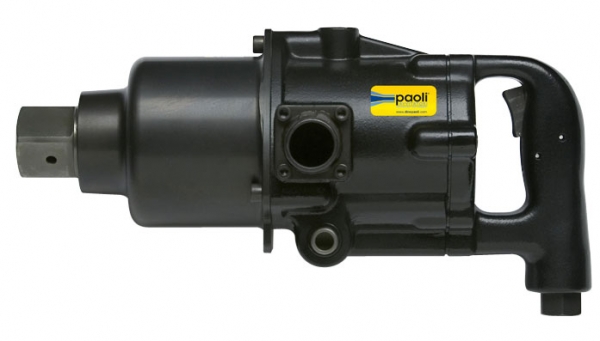

方头 1" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击 机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大 扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气 接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品 图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
枪柄 | 三爪 | M16-M26 | 1716 | 392-932 | 4800 | 900 | 201 | 47 | 1/2"Gas | 13 | 6.25 | 133mm | |
|
枪柄 | 三爪 | M16-M26 | 2060 | 490-1324 | 4800 | 900 | 201 | 47 | 1/2"Gas | 13 | 6.25 | 133mm | |
|
枪柄 |
三爪 |
M16-M27 |
1700 |
200-1200 |
8000 |
1300 |
235 |
43 |
1/2"Gas |
13 |
4.5 |
160mm |
|
|
枪柄 |
三爪 |
M16-M30 |
1900 |
200-1450 |
6800 |
1150 |
266 |
43 |
1/2"Gas |
13 |
5.6 |
182mm |
|
|
枪柄 | 三爪 | M18-M33 | 2499 | 490-1323 | 4300 | 780 | 203 | 50 | 1/2"Gas | 13 | 7.27 | 150mm | |
|
枪柄 | 三爪 | M18-M33 | 2750 | 539-1370 | 4300 | 780 | 203 | 50 | 1/2"Gas | 13 | 7.27 | 150mm | |
|
枪柄 | 针离合 | M18-M40 | 2796 | 589-1373 | 4200 | 750 | 250 | 50 | 1/2"Gas | 13 | 8.89 | 98/ 168mm | |
|
后握把 | 三爪 | M18-M40 | 3185 | 588-1666 | 3200 | 750 | 293 | 67 | 1/2"Gas | 13 | 10.8 | 210mm | |
|
枪柄 | 三爪 | M18-M40 | 3038 | 686-1568 | 3100 | 780 | 224 | 55 | 1/2"Gas | 13 | 9.35 | 125/ 190mm | |
|
枪柄 | 三爪 | M18-M40 | 3160 | 713-1630 | 3100 | 780 | 224 | 55 | 1/2"Gas | 13 | 9.35 | 125/ 190mm | |
|
枪柄 | 三爪 | M18-M45 | 3728 | 785-1668 | 3000 | 755 | 240 | 55 | 1/2"Gas | 13 | 10.85 | 133/ 190mm | |
|
枪柄 | 三爪 | M18-M45 | 3877 | 816-1734 | 3000 | 755 | 240 | 55 | 1/2"Gas | 13 | 10.85 | 133/ 190mm | |
| 枪柄 | 三爪 |
M18-M56 |
5297 | 1177-2943 | 3200 | 650 | 276 | 69 | 1/2"Gas | 16 | 14.9 | 220mm | |
| 后握把 | 三爪 |
M24-M56 |
5297 | 1177-2943 | 3200 | 650 | 355 | 67 | 1/2"Gas | 16 | 15.27 | | |
|
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级
方头 11/2" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击 机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大 扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气 接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品 图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
枪柄 | 三爪 | M20-M50 | 4415 | 981-1962 | 3000 | 755 | 245 | 55 | 1/2"Gas | 16 | 11.35 | | |
|
枪柄 | 三爪 |
M24-M56 |
5933 | 1318-3296 | 3200 | 650 | 276 | 69 | 1/2"Gas | 16 | 14.9 | | |
|
后握把 | 三爪 |
M24-M56 |
5933 | 1318-3296 | 3200 | 650 | 355 | 67 | 1/2"Gas | 16 | 15.27 | | |
|
双枪把 | 三爪 | M30-M80 | 7995 | 2060-4709 | 2300 | 515 | 448 | 88 | 3/4"Gas | 19 | 32 | | |
|
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级
方头 2" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击 机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大 扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气 接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品 图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|

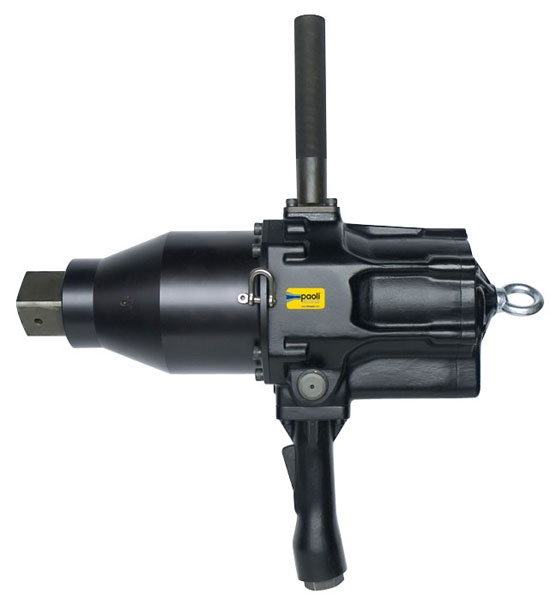

双枪把 | 三爪 | M30-M80 | 8954 | 2307-5274 | 2300 | 515 | 448 | 88 | 3/4"Gas | 19 | 32 | | |
|
双枪把 | 三爪 | M50-M110 | 23544 | 5396-7848 | 2100 | 400 | 535 | 95 | 1"Gas | 25 | 67 | | |
排气方式:20020001/20020002侧面排气
标准工作气压:
6.3Bar 冲击机构润滑: 油脂润滑 主要应用:工业装配生产线、机器、车辆装配和维修,桥梁、公路、铁路等基础设施修建,建筑、舰船、矿井修建
(以上所有型号) |
HEAVY
DUTY IMPACT WRENCH 气动冲击扳手
重载级
方头 21/2" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击 机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大 扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气 接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品 图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
双枪把 | 三爪 | M50-M110 | 26370 | 6044-8790 | 2100 | 400 | 535 | 95 | 1"Gas | 25 | 67 | | |
排气方式:20212001侧面排气
标准工作气压:
6.3Bar 冲击机构润滑: 油脂润滑 主要应用:工业装配生产线、机器、车辆装配和维修,桥梁、公路、铁路等基础设施修建,建筑、舰船、矿井修建
|
LIGHT
DUTY IMPACT WRENCH 气动冲击扳手
轻载级
方头 3/8" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
枪柄 | 双锤 | M5-M10 | 137 | 29-78 | 7200 | 1300 | 157 | 30 | 1/4"Gas | 8 | 1.4 | | |
排气方式:后端排气,可以连接特殊消声器 | 标准工作气压:
6.3Bar | 冲击机构润滑: 油脂 主要应用:工业装配生产线、汽车或机器维修 |
LIGHT
DUTY IMPACT WRENCH 气动冲击扳手
轻载级
方头 1/2" |
|
Code
编号 | Handle
type 手柄 型式 | Hammer
mechanism 冲击机构 | Bolt
range 拧紧能力 | Ultimate
torque 最大扭力 | Working torque
推荐工 作扭力 | Speed
转速 | Impact
冲击次数 | Length
长度 | Side
to centre 边心距 | Air
inlet 空气接口 | Inner
hose dia. 气管内径 | Weight
重量 | Special
anvil 特殊 延长杆 | Product photo
产品图片 | 0--
| | | 螺栓/螺母 | Nm
牛米 | Nm
牛米 | rpm 转/分钟 | per
min. 每分钟 | mm | mm | | mm | Kg | 可选 | 点击打开 |
---|
|
枪柄 | 双锤 | M8-M14 | 355 | 34-272 | 7200 | 1300 | 157 | 30 | 1/4"Gas | 8 | 1.4 | | |
|
枪柄 | 双锤 | M8-M14 | 580 | 40-475 | 5800 | 1100 | 168 | 35 | 1/4"Gas | 8 | 2.5 | | |
|
枪柄 | 双锤 | M10-M16 | 754 | 49-611 | 5600 | 1200 | 170 | 32 | 1/4"Gas | 8 | 2.4 | | |
排气方式:后端排气,可以连接特殊消声器 | 标准工作气压:
6.3Bar | 冲击机构润滑: 油脂 主要应用:工业装配生产线、汽车或机器维修 |

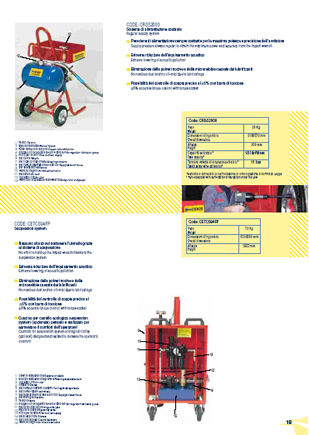

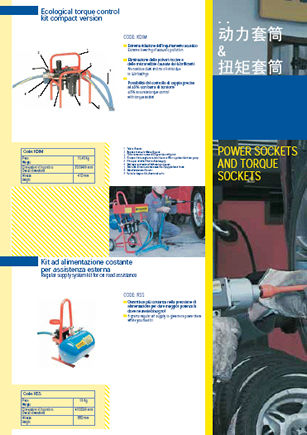

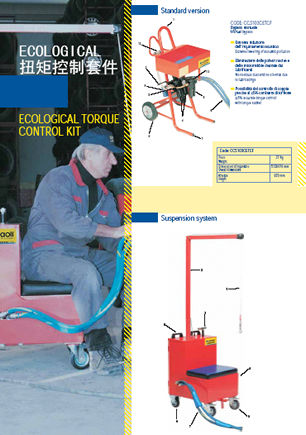

辅助操作小车(环保小车)、扭矩控制套件
配件

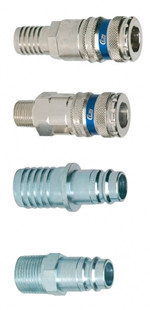

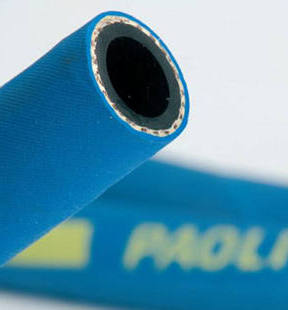

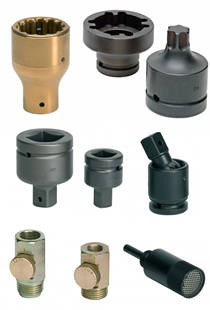

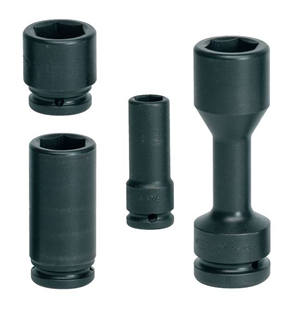

套筒/转接头/万向头/特殊套筒 | 快速接头 | 气压管 | 其他配件 | | | | |
外置式消声器
可以降低30%以上的噪音。
|
