气动螺丝刀 - ACCU-TRK自动断气定扭矩

●欧博气动拧紧枪系列号:SD1 - 定扭矩精密控扭 Accu-Trk 0-4000Nm

主要特征：

ACCU-TRK
控扭离合

欧博气动马达

精密耐用传动机构

精密定扭

CE ISO认证

简洁紧凑机身

高性价比

可选免润滑油

◎定扭矩，内置ACCU-TRK自动断气型控扭机构，精密控制扭矩：
拧紧到达预先设定的扭矩，控扭机构瞬间关闭内部气阀，马达即刻停转，批头不再转动，确保高精度重复拧紧扭矩、减少反冲力、节省空气消耗、提高生产率。
◎扭力调节方式：通过附带的小螺刀调节扭矩离合；
◎更换不同的扭矩弹簧，即可获得比标准配置弹簧可设置扭力更宽的可设置扭力范围。也可以快速更换整个断气离合(预先设置为不同扭矩值)。
◎旋转/定扭方向：双方向，左旋或右旋定扭矩（正反向定扭；个别型号正向定扭矩，反向不定扭矩）。
◎耐用性：内置欧博优质气动马达（旋转动力部件），精密减速机，特殊金属制造并经过热处理的精密传动机构零部件，精密轴承，确保高可靠性、长久耐用性。
◎手柄型式：人机工程设计，软塑、防滑、舒适手把(直柄)，直柄、枪柄，简洁外形，操作方便；容易安装辅助手把、挂钩等附件；可选配置多功能反作用力臂。
◎工具启动：下压启动、手杆、枪扳启动。
◎1/4" 标准六角批头夹嘴,插拉式，或快换式。
◎震动、噪音等参数完全符合CE(欧盟)、ISO标准。
◎可选配置加强的消声套管(工具已自带标准消声器)，可以再消声20-30%。
◎适用于需要精密控制拧紧扭力的应用，一般是硬连接；拧紧装配螺钉、螺母、螺栓，适合大部分工业装配使用。
◎由于90%以上的零部件是由欧博意大利工厂自己生产，欧博能够严格控制品质和成本，具有很高的性能价格比。
◎适用各种的螺丝头/螺母类型:(根据需求，可选配置套筒或批嘴。)

◎可选配置扭矩校验仪；
◎可选配置拉力平衡器，或辅助摇臂；
◎可选配置三联件(过滤、调压、油雾器)、气管、快速接头；

应用行业：
家电仪表电子汽车及零部件装配机器装配机电设备各种零部件木工家具造船航空门窗等；

更多资料：
中英文样本(PDF格式) | 说明书(PDF，英文、及欧洲多国语言) AMI-AT系列 ERGOVI-D-AT系列 ERGOVIT-DL-AT系列 ERVIT-AT及ERGOVIT-AT系列 AD系列 | 产品相册 | 附带配件 | 可选配件(套筒、螺丝刀头) |

提示：
主要选型参数是拧紧扭力、精度和转速。

选型帮助：
若选择具体的型号有疑难，请完成此选型单(RTF格式)，并咨询我们。若需求此网页未列出的更大扭矩的同类拧紧工具，请咨询我们。

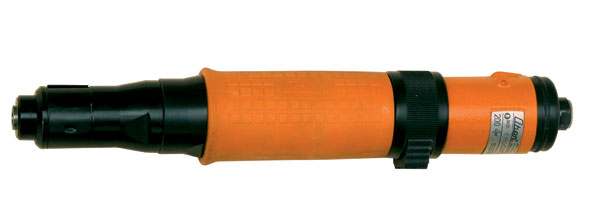

STRAIGHT SCREWDRIVERS - Push start
直柄精密气动螺丝刀 - 下压启动

WATT: 70

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301052	1200	M3-M4	0.4-2.5	Blue	215	36	1/8"Gas	0,5	6	300	70
	10301054	800	M4-M5	0.4-3.5	Neutral	215	36	1/8"Gas	0,5	6	300	70
	10301056	500	M4-M5	0.4-4.2	Neutral	215	36	1/8"Gas	0,5	6	300	70

Hexagonal coupling 内六角夹头: 1/4"
带快速正反转切换开关
噪音可以降到65dB(A)

STRAIGHT SCREWDRIVERS - Push start
直柄精密气动螺丝刀 - 下压启动

WATT: 220

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301172	2200	M4-M5	1.8-3.5	Orange	268.5	43	1/4"Gas	0,95	8	430	82
	10301173	750	M5-M6	2-7.6	Silver	292	43	1/4"Gas	1,25	8	430	82
	10301175	420	M6-M8	2-12	Silver	292	43	1/4"Gas	1,25	8	430	82
	10301177	310	M6-M8	4.8-14.6	Gold	292	43	1/4"Gas	1,25	8	430	82

Hexagonal coupling 内六角夹头: 1/4"
ERGOVIT50DAT安装GOLD弹簧，在6bar气压下最大实际输出12Nm.
噪音可以降到75dB(A)

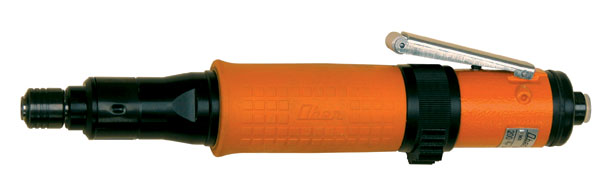

STRAIGHT SCREWDRIVERS - Lever start
直柄精密气动螺丝刀 - 按扭启动

WATT: 220

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301182	2200	M4-M5	1.8-3.5	Orange	268.5	43	1/4"Gas	0,95	8	430	82
	10301183	750	M5-M6	2-7.6	Silver	292	43	1/4"Gas	1,25	8	430	82
	10301185	420	M6-M8	2-12	Silver	292	43	1/4"Gas	1,25	8	430	82
	10301187	310	M6-M8	4.8-14.6	Gold	292	43	1/4"Gas	1,25	8	430	82
			M10-M30	-1400				1/4"Gas		8	430	82

Hexagonal coupling 内六角夹头: 1/4"
ERGOVIT50DLAT安装GOLD弹簧，在6bar气压下最大实际输出12Nm.
可以提供更高扭矩的此系列拧紧工具，请咨询我们.
噪音可以降到75dB(A)

STRAIGHT SCREWDRIVERS - Lever start
直柄精密气动螺丝刀 - 按扭启动

WATT: 500

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301188	350	M6-M10	8-27	Silver	365	47	1/4"Gas	1.8	10	600	84
	10301189	250	M8-M10	13-35	Silver	365	47	1/4"Gas	1.8	10	600	84
--	10301188.10	65		28-110	银色、金黄	475	48/54	1/4"Gas	10	600	3.5	84
--	10301189.10	36		50-198	银色、金黄	475	48/54	1/4"Gas	10	600	3.5	84

Hexagonal coupling 8301188/...9,内六角夹头:1/4"；8801188.10...9.10,方头3/4".
(*) Can be used with arms or reaction bars. 需要配合辅助手把或反作用力臂使用，或其它辅助臂使用.

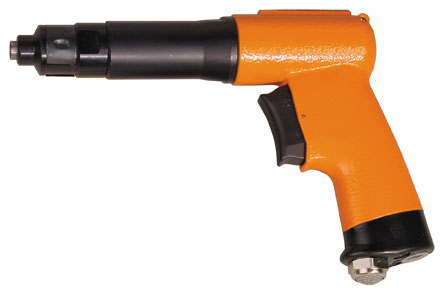

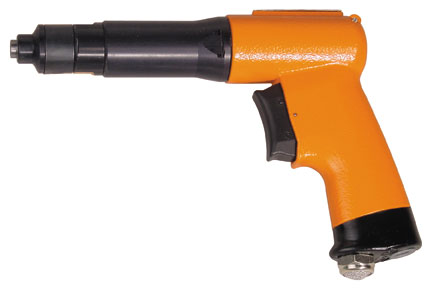

GUN SCREWDRIVERS - Lever/push start
枪柄精密气动螺丝枪 - 按扭/下压启动

WATT: 130

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10302302	1200	M3-M4	0.4-2.5	Blue	218	38	1/4"Gas	0.75	8	280	73
	10302304	800	M4-M5	0.4-3.5	Neutral	218	38	1/4"Gas	0.75	8	280	73
	10302306	500	M4-M5	0.4-4.2	Neutral	218	38	1/4"Gas	0.75	8	280	73

Hexagonal coupling 内六角夹头: 1/4"
带快速正反转切换开关
噪音可以降到68dB(A)

GUN SCREWDRIVERS - Lever/push start
枪柄精密气动螺丝枪 - 按扭/下压启动

WATT: 220

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	mm	--	Kg	Ømin mm 最小	Nl/min	--
	10302311	1800	M4-M5	1.8-3.5	Orange	235	38	1/4"Gas	0.9	8	420	78
	10302312	800	M5-M6	2-7.6	Silver	241	38	1/4"Gas	1	8	420	78
	10302313	480	M5-M6	2-12	Silver	241	38	1/4"Gas	1	8	420	78
	10302314	280	M6-M8	4.8-14.6	Gold	241	38	1/4"Gas	1	8	420	78
			M10-M30	-1200				1/4"Gas		8	420	78

Hexagonal coupling 内六角夹头: 1/4"
ERGOVIT50DAT安装GOLD弹簧，在6bar气压下最大实际输出12Nm.
可以提供更高扭矩的此系列拧紧工具，请咨询我们.
噪音可以降到70dB(A)

说明：
对以上所有定扭螺丝刀，更换不同的扭力弹簧，即可获得更宽的可设置扭力范围。比如：ERGOVIT70AT可以分别配合三种扭力弹簧使用，可设置扭力范围分别：1.8-3.5Nm，2-7.6Nm，4.8-14.6Nm。

参考：更多气动拧紧工具MGR/MSGR/MTR

扭力弹簧：
(注意：1.以下不同弹簧适用于以上定扭工具，可以在最小到最大扭力值自动断气停机，可以在以上标出的扭矩值正常作业，不需另外考虑安全系数；
2.AMI-AT系列和ERVIT-AT系列工具的弹簧通用，ERGOVIT所有系列和AD系列的弹簧通用，PLATINUM加强型弹簧仅用于ERGOVIT7和AD50工具；
3.无论使用什么弹簧，内部马达的最大输出扭矩(增加气压可提升)要大于设置扭矩，弹簧才起控扭作用；
4.请向我们咨询扭矩弹簧的选择。)

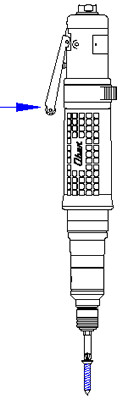

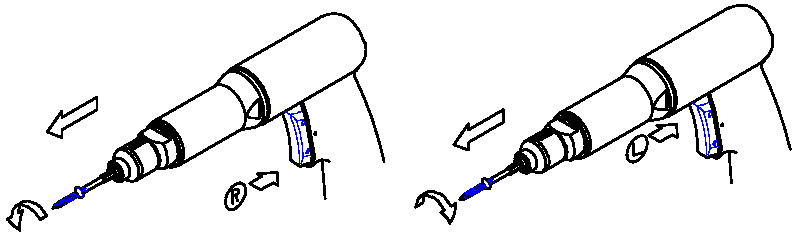

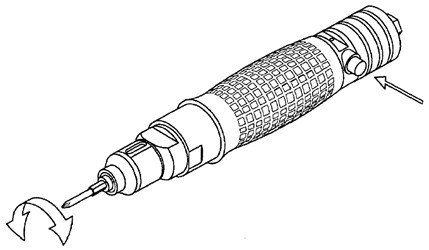

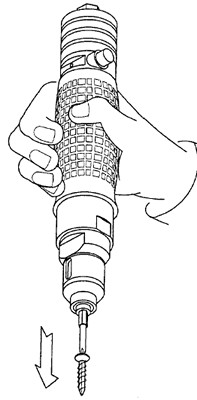

启动方式: 下压启动，或手杆启动，或枪扳及下压启动

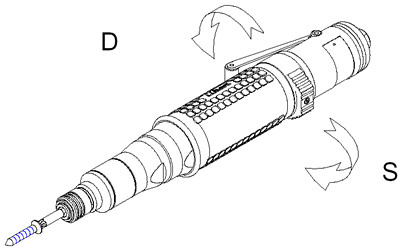

旋转/定扭方向控制: 按扭，或旋扭

扭矩调节方式:

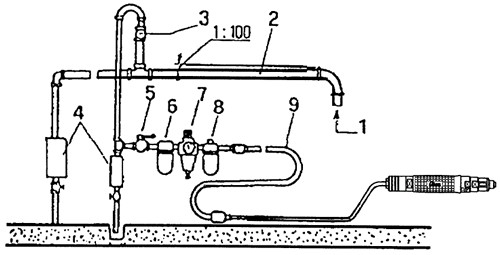

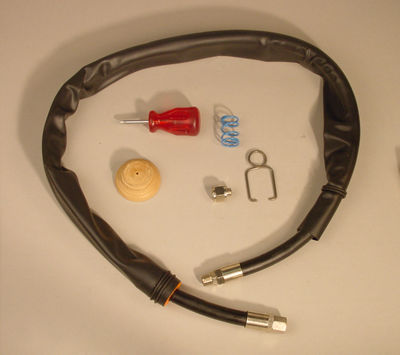

气管连接:

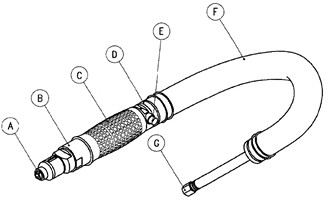

进排气消声管(可选)

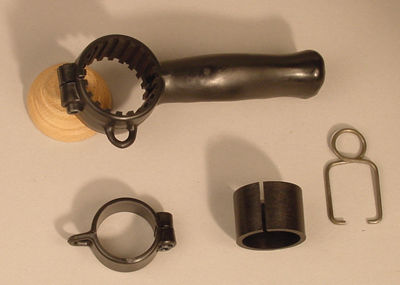

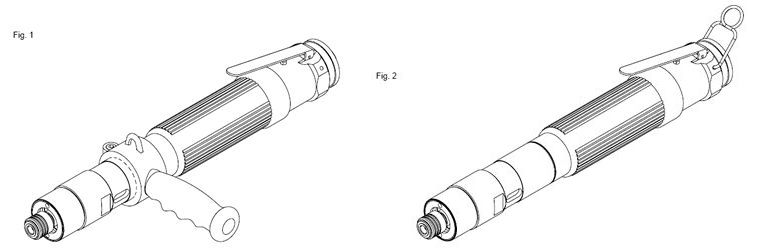

辅助手把(可选)，中间挂件(可选)，尾部挂钩(标配)

多功能型反作用力臂(任意角度操作，消除九成以上的反作用力和工具重量)

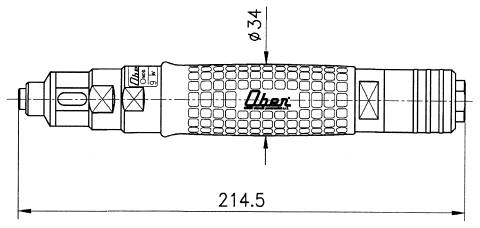

AMI22AT AMI44AT AMI66AT 外形尺寸

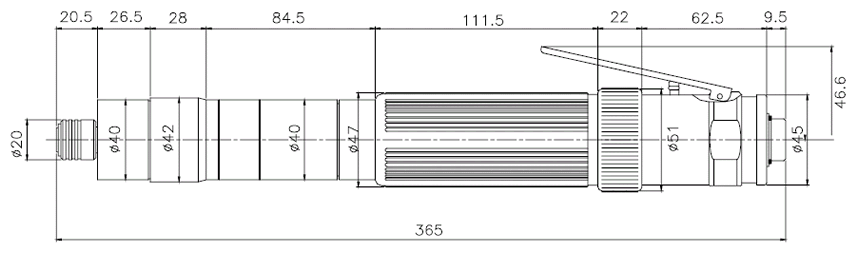

AD系列外形尺寸

(8301188,8301189)

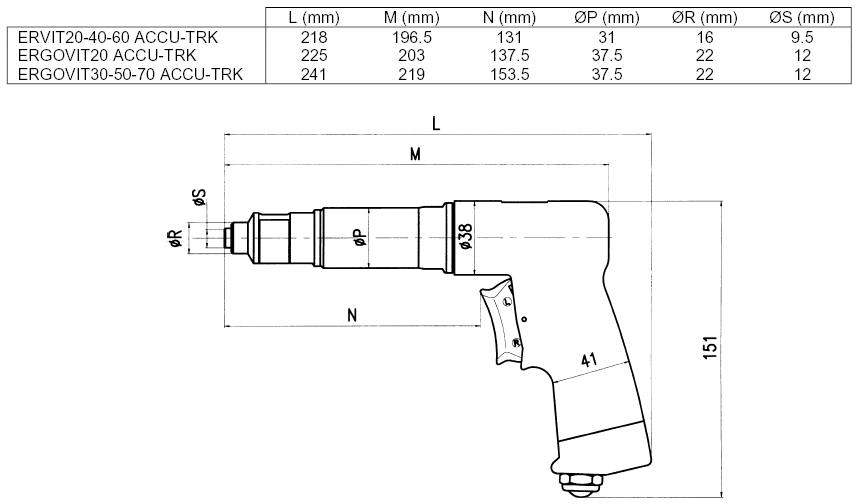

气动螺丝枪外形尺寸

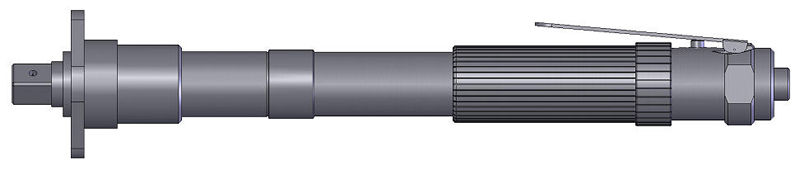

下图:10301188.10/10301189.10

拉力平衡器(可选)
(最大拉长1600/2000/2500/3000四大系列，吊重0.4-160kg，可调平衡力，1600系列说明书)
