气动攻丝 系列:TP1

主要特征:

精密可靠攻牙马达
减少丝锥损耗
灵活、平稳的辅助臂
很小反作用力
快速定位,准确导入
高生产率
无级调速
容易操作
不需搬动重型工件
相对低成本
CE ISO认证

欧博气动攻丝机大功率,小体积,大扭力,精密可靠.攻丝能力M2-M39
可靠耐用性:内置优秀的旋转动力部件,确保高精密性、高可靠性、长久耐用性
欧博的气动攻丝马达配合辅助摇臂使用(或类似的反作用力臂、安装支架、机械手、定位机构、进给机构、滑台、辅助手把,不同的力臂或支架;可以组装成自动攻丝专机.),令攻丝变得更高效、更容易、更灵活、更可靠:主轴旋转与轴向进给自适应同步;水平(径向)快速自适应微动导入;能始终保持丝锥垂直于工件,也能向各方向(水平或斜角)攻丝;辅助臂吸收绝大部分反作用力,减轻工作强度;快速定位到待加工工件和孔位;不需搬动较重的工件,原地直接加工。

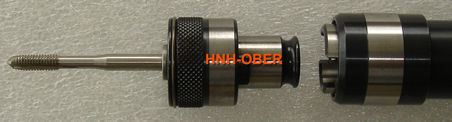

丝锥夹头:多种丝锥夹头可供选择:快换式带离合快换式不带离合丝锥筒夹(M1-M39);通用夹头(M1-M12);简易型快换夹头(M1-M16)。
◎反转控制:对MGR-MSGR-MTR,按回旋按扭反转(如下图);对ERMAS和ERGOMAS系列,后拉工具自动反转
震动、噪音等参数完全符合CE(欧盟)、ISO标准。
摇臂固定方式:螺栓连接固定、焊接垂直座在工作台上,或装在可移动的工作车上,或装在直线导轨的滑块上。
◎调节转速:可通过流量阀对攻丝马达无级调速。
◎主要优点:比手工攻丝生产效率高,比机床攻丝更灵活、成本更低;延长丝锥的寿命,大大降低丝锥损耗,包括减少折断损耗和扭断损耗。
◎功能扩展:根据需求,可以配置加强功能的攻丝机器部件(如:精密定位/自动定位/深度控制/注油器/钻孔攻丝双功能/自动反转/等等);MTR/MGR/MSGR系列产品不仅是攻牙动力头,还是钻孔动力头、拧紧动力头,配合适当的配件,可以用作很多用途:套丝/钻孔/开口/倒角/扩孔/拧紧装配/通螺纹孔...

应用行业:
汽车零部件加工 一般机械零部件生产 设备床身加工 模具加工 机器制造 设备维修 造船 航空 木工等行业或应用;

更多资料:
攻丝工具资料页(PDF,中文) | 攻丝类产品新版样本(PDF,英文) | 说明书(PDF,欧洲五国语言):MGR-MSGR-MTR ERMAS和ERGOMAS | 产品相册 | 附带配件 | 可选配件 | 丝锥 |

提示:
主要选型参数:攻丝能力、工作范围、转速。根据具体应用需求,也可以供应非标准产品。

选型帮助:
若选择具体的型号有疑难,请完成此选型单(RTF格式),并咨询我们。

推荐组合--摇臂式气动攻丝机:
(主要包括:1.气动攻丝动力头,2.丝锥夹头,3.辅助摇臂) 本页面全部组件也可以独立销售

A. 攻牙 M2-M12
ERGOMAS

B. 攻牙 M1-M12/M14
MGR,MSGR

C. 攻牙 M4-M16/M18/M30/M39
MTR

备注:若攻丝M1-M2,或攻美制牙/英制牙/管螺纹,或攻外螺纹,请详细咨询。以上攻丝能力基于6公斤气压,若在更高气压下(但不可过高),能攻更大规格的螺纹。

筒夹--带/不带离合,M1-M30,DIN/ISO/JIS/ANSI/GB标准丝锥

==

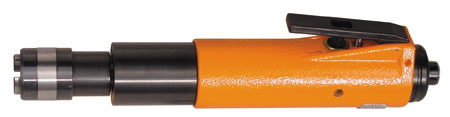

STRAIGHT TAPPERS
气动攻丝
手持或固定夹持使用, 切换按扭反转


.Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
 mm mmKgmmmm-- min.mm
最小
Nl/min
升/分钟
--
 10305528750M1-M5272431.44ST19快换式401/4"Gas843082
 10305529420M2-M8272431.44ST19快换式401/4"Gas843082
 10305530310M2-M12272431.44ST19快换式401/4"Gas843082
  110M3-M18350482.6ST31快换式481/4"Gas843082
  60M3-M27350482.6ST31快换式481/4"Gas843082

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16夹套和弹性筒夹(选购)使用.

STRAIGHT TAPPERS
气动攻丝
手持或固定夹持使用, 切换按扭反转


.Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
 mm mmKgmmmm-- min.mm
最小
Nl/min
升/分钟
--
 10305531650M2-M9297431.5ST19快换式401/4"Gas1060082
 10305532350M2-M14297431.5ST19快换式401/4"Gas1060082
  30M5-M39360482.8ST48快换式481/4"Gas1060082

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16夹套和弹性筒夹(选购)使用.
- L8外形跟右上角图不同.

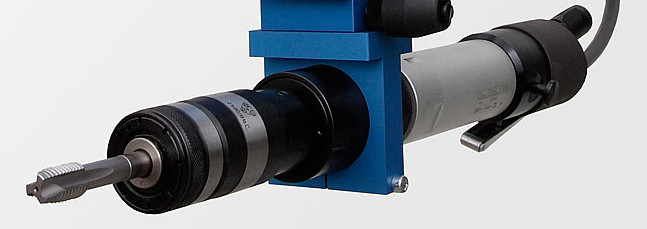

STRAIGHT TAPPERS
气动攻丝
固定夹持使用, 切换按扭反转


.Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
 mm mmKgmmmm-- min.mm
最小
Nl/min
升/分钟
--
 10305527.11400M3-M8364553.25ST31快换式481/2"Gas13100080
 10305522.1600M4-M12425553.90ST31快换式601/2"Gas13100080
 10305525.1450M4-M16404553.55ST31快换式481/2"Gas13100080
 10305524.1270M4-M18404553.55ST31快换式481/2"Gas13100080
 10305526.1100M4-M30444554.2ST31快换式601/2"Gas13100080
 0130000123M16-M50550807.5ST60快换式801/2"Gas13100080

- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER25夹套和弹性筒夹(选购)使用.

STRAIGHT TAPPERS
气动攻丝
手持或固定夹持使用, 后拉自动反转


.Code
编号
No-load speed
空载转速
rpm
转/分钟
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹
持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --right hand
右旋
left hand
左旋
 mm mmKg mm-- min.mm
最小
Nl/min
升/分钟
--
 10305544370740M2-M8340381.39通用型421/4"Gas626075
 10305557360720M2-M12350381.55通用型421/4"Gas843075

此系列产品也可以选配简易快换型丝锥筒夹,或快换式丝锥筒夹ST19(带离合或不带离合).

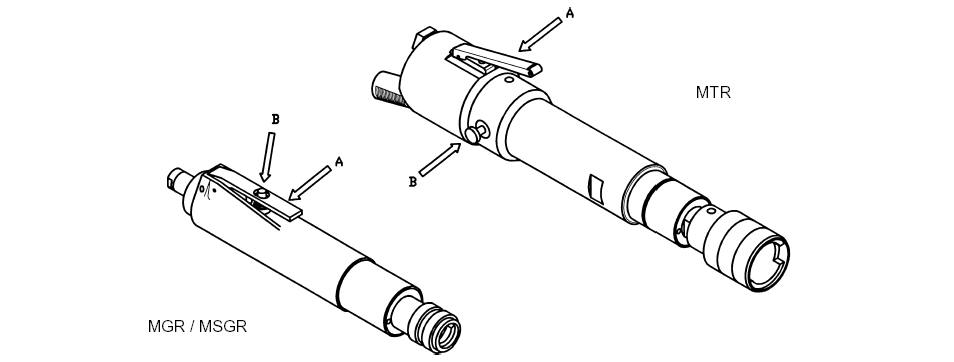

MGR/MSGR/MTR正反转控制方式:正转按A / 反转按A及B

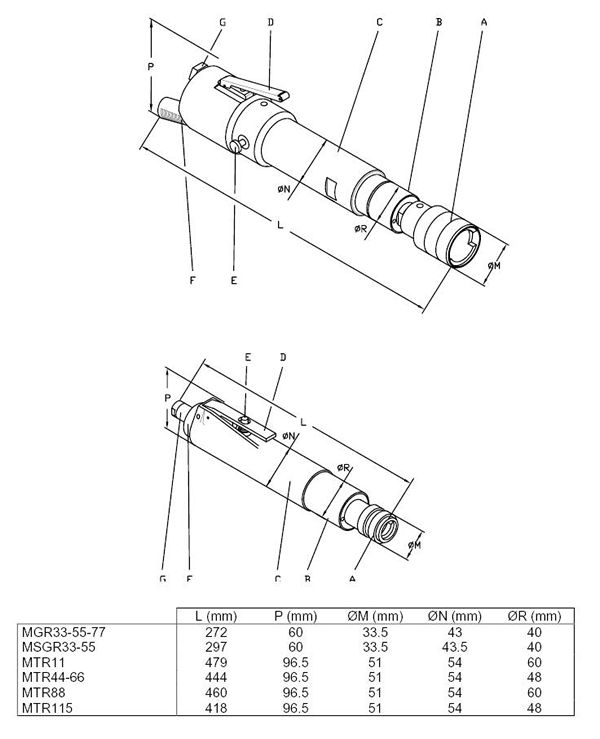

MGR/MSGR/MTR外形尺寸

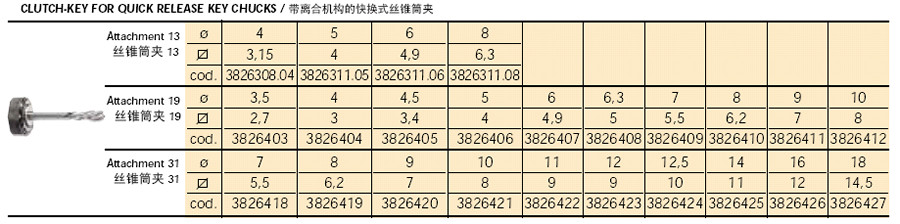

快换式丝锥夹头规格列表--带离合或不带离合
(以下是常用规格,若需求不同规格或不同标准(ISO/JIS/DIN/国标)的丝锥筒夹,欢迎咨询)
标准快换式筒夹(ST13/ST19/ST31/ST48)内部带可调扭矩的离合机构,若超过设定的扭矩,离合平滑打滑从而保护丝锥,可以攻盲孔,丝锥不容易被扭断或折断;
适用丝锥标准:DIN / ISO / JIS / ANSI / GB ,适用于对公制牙M/MF,美制牙UNC/UNF,英制牙BSW/BSF,及各种管螺纹的加工

适用丝锥规格: ST13:M1-M10, ST19:M1-M14, ST31:M4-M30,ST48:M5-M39
不带离合的快换式筒夹,比较经济,一般攻通孔比较常用。
可以快速更换丝锥筒夹。

筒夹--带/不带离合,M1-M30,DIN/ISO/JIS/ANSI/GB标准丝锥

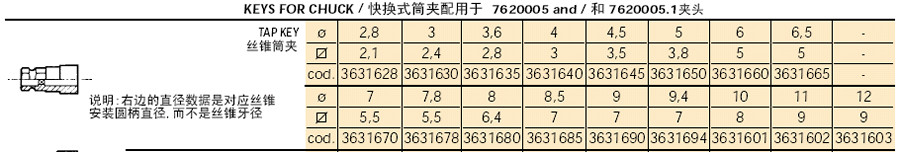

(丝锥 D--丝锥攻丝端规格,d--圆柄直径,k--方柄对边尺寸,选择配用筒夹时,按要配用的丝锥的D,d,k尺寸,选择对应尺寸的筒夹规格)

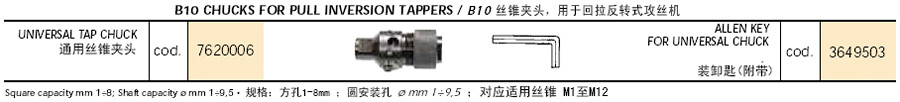

通用型丝锥夹头
通用型丝锥夹头,一个夹头可以夹持所有标准的M2-M12所有规格丝锥,配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。


简易型快换丝锥筒夹--没带离合
简易型快换式丝锥夹头M1-M16,比较经济;配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。

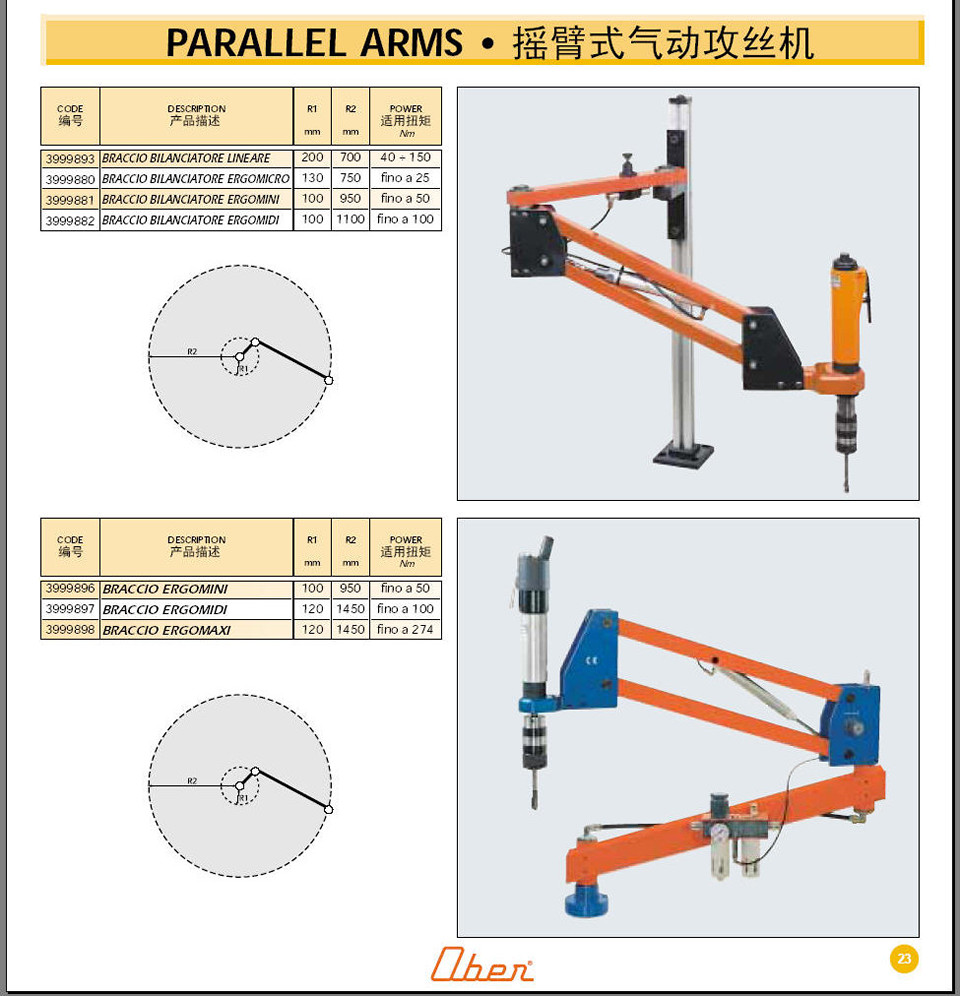

辅助摇臂


摇臂式气动攻牙机
