首页 > 切削加工自动化 > 攻丝: TP2系列

气动攻丝 系列:TP-2

主要特征:

自动换向机构
欧博气动马达
通用丝锥夹头
可选自润滑
轻便易用
多功能
CE 安全认证
ISO认证

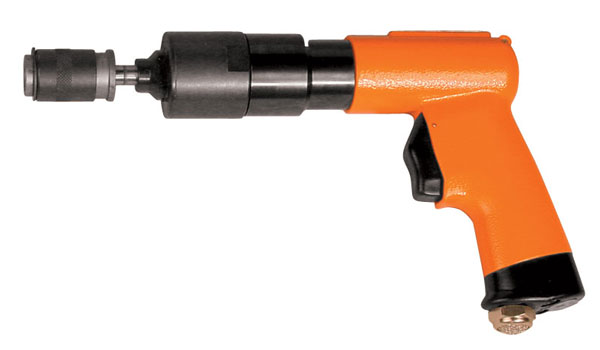

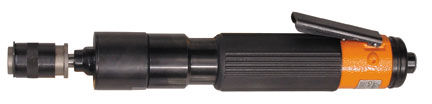

ERGOMAS120D,攻丝M1-M12,自带通用丝锥夹头,可夹持M1-M12丝锥,带自动反转机构◎自动反转机构,回程只需要后拉工具,不需要切换开关,丝锥反转退出螺孔(指ERMAS和ERGOMAS系列):
耐用性:内置优秀的旋转动力,传动机构零件经精密加工和强化处理,确保高可靠性、长久耐用性
丝锥筒夹:多种丝锥夹头可供选择:
- 快换式带离合快换式不带离合丝锥筒夹(M1-M30),内部带可调扭矩离合机构,若超过设定的扭矩,离合打滑保护丝锥,即使攻小的螺纹孔或盲孔,丝锥也不容易折断;(选配)
- 通用夹头(M1-M12),一个夹头可夹持所有标准的M1-M12所有规格丝锥(ERMAS/ERGOMAS系列标配);

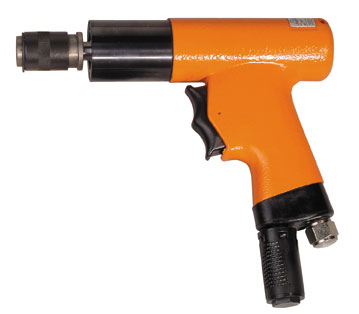

- 简易型快换筒夹(M1-M16)(SUPERGOMAS16标配);
攻丝能力:M2 - M16
手柄型式:直柄、枪柄,可以加辅助手把,或辅助摇臂,以降低反作用力;
正反转控制:ERMAS和ERGOMAS系列:单按扭控制,加工过程按着开关,推进工具正转攻丝,后拉工具自动反转高速退出;其它系列:切换按扭反转;
震动、噪音等参数完全符合CE(欧盟)、ISO标准;
其中型号ERGOMAS120带自润滑叶片,输入的气源仅需要很低的油雾;其它型号也可以改为自润滑;
适用于: 金属零部件的攻丝、清洁螺纹孔、装配双头螺栓,装配带螺纹衬套;
◎欧博的气动攻丝工具是多功能工具,可以攻丝、清洁螺纹孔、拧紧装配,具有极强的性能,和很高性价比:
- 攻丝:ERMAS/ERGOMAS自带通用型丝锥夹头,可以夹持任何标准M2-M12丝锥,带自动反转机构,操作非常方便、容易;
- 清洁螺纹孔:前推正转,回拉自动反转,切换非常灵活、直观、方便,使得清洁螺纹孔(去除里面的油漆、毛刺、塑料渣等杂物)非常容易;
- 装配双头螺栓:配置简易快换式夹头和双头螺栓筒夹(也供应)使用。
- 拧紧装配:也可以进行螺丝螺母拧紧装配作业(需要配置相应的夹头),可以控制拧紧扭矩;

应用行业:
汽车零部件加工 一般机械零部件生产 设备床身加工 模具加工 机器制造 设备维修 造船 航空 木工等行业或应用;

更多资料:
攻丝工具资料页(PDF,中文) | 攻丝类产品新版样本(PDF,英文) | 说明书(PDF,欧洲五国语言):ERMAS和ERGOMAS MGR-MSGR-MTR SUPERGOMAS | 产品相册 | 附带配件 | 可选配件 | 丝锥 | 辅助摇臂 |

提示:
主要选型参数:攻丝能力、工作范围、转速。

选型帮助:
若选择具体的型号有疑难,请完成此选型单(RTF格式),并咨询我们。

==

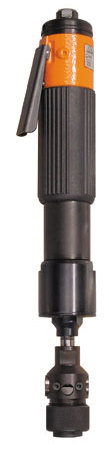

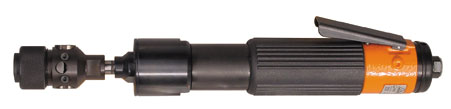

STRAIGHT TAPPERS
气动攻丝
手持或固定夹持使用, 后拉自动反转


WATT: 150 / 300
.Code
编号
No-load speed
空载转速
rpm
转/分钟
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹
持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --right hand
右旋
left hand
左旋
 mm mmKg mm-- min.mm
最小
Nl/min
升/分钟
--
 10305544370740M2-M8340381.39通用型421/4"Gas626075
 10305557360720M2-M12350381.55通用型421/4"Gas843075

此系列产品也可以选配简易快换型丝锥筒夹,或快换式丝锥筒夹ST19(带离合或不带离合).

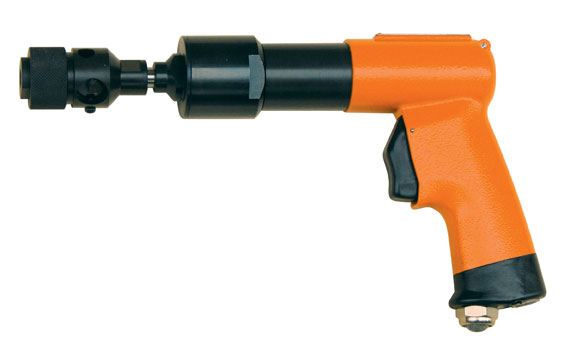

GUN TAPPERS
气动攻丝
手持使用, 后拉自动反转


WATT: 150 / 300
.Code
编号
No-load speed
空载转速
rpm
转/分钟
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹
持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --right hand
右旋
left hand
左旋
 mm mmKg mm-- min.mm
最小
Nl/min
升/分钟
--
 10306035370740M2-M8240381.4通用型421/4"Gas845075
 10306048360720M2-M12245381.47通用型421/4"Gas865075

此系列产品也可以选配简易快换型丝锥筒夹,或快换式丝锥筒夹ST19(带离合或不带离合).

GUN TAPPERS
气动攻丝
手持使用, 切换按扭反转


WATT: 130
.Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹
持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
 mm mmKg mm-- min.mm
最小
Nl/min
升/分钟
--
 10302272.9640M2-M5205381.15ST19快换型381/4"Gas842075
 10302273.9360M2-M7205381.15ST19快换型381/4"Gas842075

此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.

GUN TAPPERS
气动攻丝
手持使用, 切换按扭反转


WATT: 220
.Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹
持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
 mm mmKg mm-- min.mm
最小
Nl/min
升/分钟
--
 10302270.91000M2-M5210381.2ST19快换型381/4"Gas868075
 10302275.9670M2-M6210381.2ST19快换型381/4"Gas868075
 10302276.9380M2-M9210381.2ST19快换型381/4"Gas868075
 10302277.9210M2-M12210381.2ST19快换型381/4"Gas868075

此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.

GUN TAPPERS
气动攻丝
手持使用, 切换按扭反转


WATT: 440 / 500
.Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Length
长度
Body
直径
Weight
重量
Chuck
connection
丝锥夹头
Fixing
工具夹
持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
 mm mmKg mm-- min.mm
最小
Nl/min
升/分钟
--
 10201278.91700M3-M6215441.3ST19快换型401/4"Gas875075
 10201279.9670M3-M10245441.47ST19快换型401/4"Gas875075
 10201257.9310M3-M16235421.75ST19快换型421/4"Gas870078
 10306032260M3-M16235421.63简易快换型421/4"Gas870078
 10306032.1260M3-M16235421.4B12锥轴421/4"Gas870078

此系列产品也可以选配快换式丝锥筒夹ST19或ST31(带离合或不带离合),或通用型丝锥夹头,或简易快换型丝锥筒夹.

参考:更多手持式气动攻丝机 MGR/MSGR

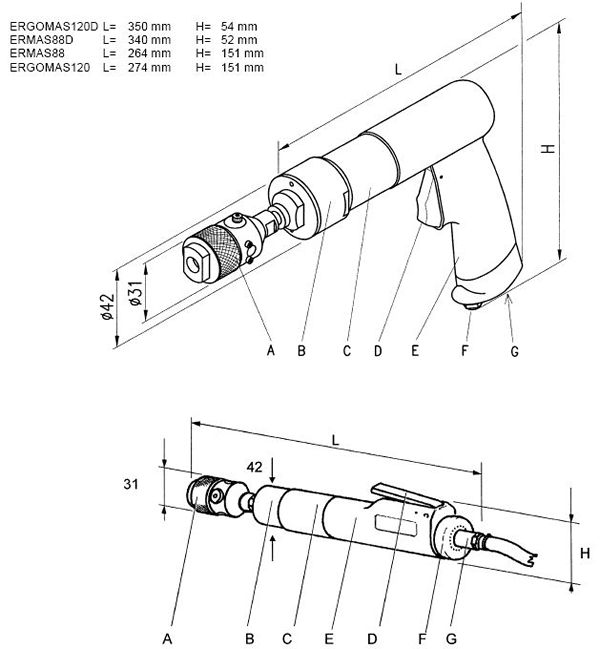

外形尺寸

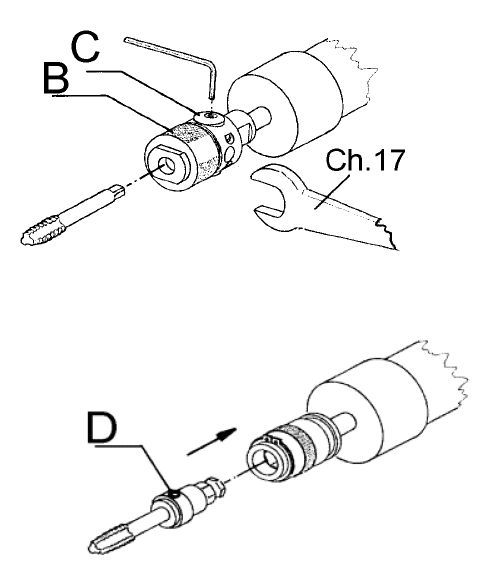

丝锥安装 - 通用型夹头和快换式筒夹

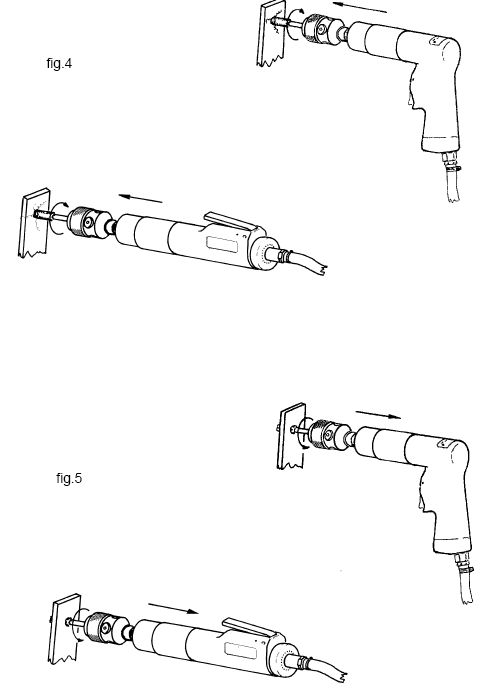

加工操作方法

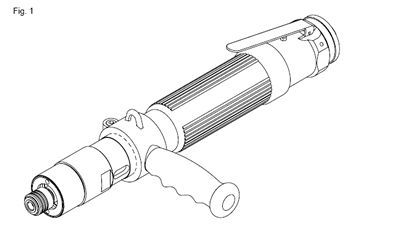

辅助手把,ERGOMAS和SUPERGOMAS系列标配

快换式丝锥筒夹规格列表--带离合或不带离合
(以下是常用规格,若需求不同规格或不同标准(ISO/JIS/DIN/国标)的丝锥筒夹,欢迎咨询)
标准快换式筒夹(ST13/ST19/ST31)内部带可调扭矩的离合机构,若超过设定的扭矩,离合平滑打滑从而保护丝锥,可以攻盲孔,丝锥不容易被扭断或折断;
不带离合的快换式筒夹,比较经济,一般攻通孔比较常用。
适用丝锥规格: ST13:M1-M10, ST19:M1-M14, ST31:M3-M30
可以快速更换丝锥筒夹。

筒夹--带/不带离合,M1-M30,DIN/ISO/JIS/ANSI/GB标准丝锥


(丝锥 D--丝锥攻丝端规格,d--圆柄直径,k--方柄对边尺寸,选择配用筒夹时,按要配用的丝锥的d,k尺寸,选择对应尺寸的筒夹规格)


通用型丝锥夹头
通用型丝锥夹头,一个夹头可以夹持所有标准的M2-M12所有规格丝锥,配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。


简易型快换丝锥筒夹--没带离合
简易型快换式丝锥夹头M1-M16,比较经济;配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。

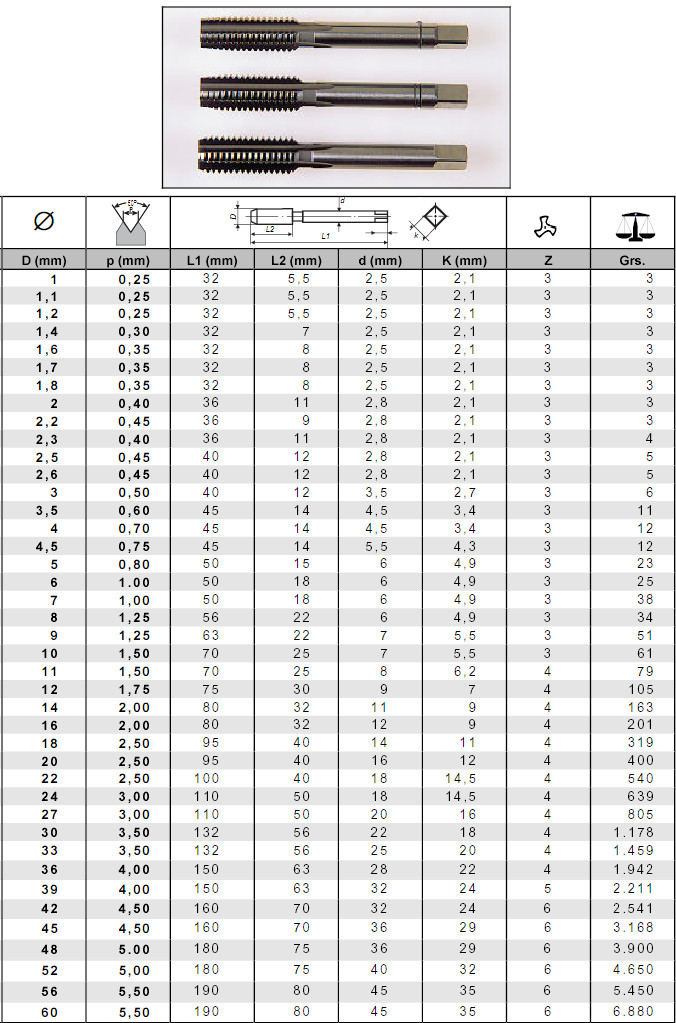

参考以下DIN标准丝锥规格
(也提供夹持ISO、JIS、ANSI、GB标准丝锥的筒夹,满足公制牙M/MF,美制牙UNC/UNF,英制牙BSW/BSF,及各种管螺纹的加工)



双头螺柱装配过程
